GB7251耐靜力試驗裝置
產品型號
更新時間
2024-10-31廠商性質
瀏覽次數
588產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
耐靜力的驗證
a） 下列試驗應在除嵌入式以外的所有類型 的戶 外 電纜連接 的變電站 電纜配電盤 、戶 外變壓器安
裝 的變電站電纜配電盤和電纜分線箱上進行 ：

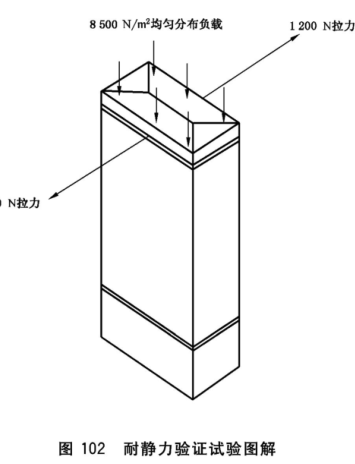

試驗 1 是將一個 8 500 N/m2 的重力均勻分布在外殼的頂部 ，時間為 5 min（見圖 102）。
試驗 2 是將 1 200 N 的力相繼施加在外殼前部和后部的頂角 ，時間為 5 min（見 圖 102）。
b） 下述試驗應在凹嵌于墻內 的電纜分線箱上進行 ：
將 60 N 的負載相繼作用 在外殼的每個側壁上，時間為 5 min。 在試驗 中 ，此負載 的中 心應距
離被試物側壁的邊緣 20 mm，而且應作用 于直徑為 10 mm 的圓形表面上 。
試驗結束后 ，檢查 a）和 b）項試驗是否符合要求 ，如果防護等級仍保持為 IP34D ，門和閉鎖裝置仍能
正常操作 ，同時在試驗期間 ，仍能保持 電氣 間隙，對于帶金屬外殼的成套設備 ，沒有因?yàn)橛谰玫幕驎簳r(shí)的
變形而引起帶電部件與外殼的接觸，則認為通過了試驗。
一、產品概述：適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗；沖擊物高度上下可調，沖擊角度可設定。
符合標準：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求，參考IEC6439.7-2018、IEC62262標準要求。
三、技術參數：
1、控制方式：PLC控制，觸摸屏人機界面智能操作；
2、測試工位：1工位；
3、框架結構：沖擊裝置采用龍門式結構，試樣安裝臺以標準旋轉臺為底座，底部四角采用氣動壓板固定與沖擊臺獨立，安裝有調平運輸裝置，標準獨立控制箱，均采用鋼制防靜電噴涂工藝；
4、試樣尺寸：1000*800*2000mm(長寬高)，400*400*500mm(長寬高)；
5、沖擊配置：
5.1、15KG軟索連接干沙包；
5.2、2Kg鋼球1個；
5.3、15KG軟索鋼球；
5.4、5Kg，20J角狀物1個；
沖頭規格：
6.1、干沙包外徑200mm,直身230mm，斜角100mm，軟索收口100mm，裝有0.5-0.8mm干砂粒，底部安裝有鋼制拉升結構，便于拉升釋放和防二次沖擊；
6.2、擺管外徑9mm，壁厚1mm,鋼球直徑80mm；
6.3、鋼球直徑160mm，安裝有拉升結構；
6.4、半球形頂部R2.5mm，錐度22°，配重直身直徑110mm;
7、升降驅動：步進交流電機驅動兩側滾珠絲杠；
8、角度驅動：大功率步進電機連接渦輪減速機實現；
9、撞擊驅動：電磁鐵吸合釋放；
10、防二次沖擊：氣動；
11、升降高度：試驗底面往上300-1700mm可調，設備高度約3.5m；
12、結構原理：試樣放在旋轉臺上（底部安裝有步進電機，底座約重300Kg），圓形沖擊可以設定120°撞擊，安裝電磁鐵擺臂由步進電機（連接渦輪減速機）設定角度達到裝置高度，電磁鐵釋放實現，氣動手臂實現防二次撞擊；
13、撞擊高度：根據角度400mm/1000mm等均可設定校準；
14、擺臂連接：轉軸裝有互換結構，擺臂和軟索可輕松互換安裝；
15、元件材質：鋼制按照標準要求表面鍍硬鉻；
16、沖擊次數：觸摸屏標準要求內任意可設定；
18、試樣尺寸：撞擊臺1000*1500*3500mm（L*D*H）、旋轉臺底面直徑1200mm，控制箱600*500*1400mm（L*D*H）；
189、設備電源：220V 50Hz。
